直流屏的功能

　　直流屏用于大中小型发电厂和变电站，为高压开关在正常运行和事故状态下的分合闸、继电保护、自动控制、开关信号指示、事故照明等提供直流电源。直流屏的可靠性是其他电源装置不可替代的，它能满足变电站和发电厂这些场合对电源的高可靠性要求。

　　综保继电器、控制回路为什么要用直流而不用交流

　　******、交流电是交变的用在控制回路单相控制正好在分合闸或者事故跳闸情况下那个点位正好在电势0位那就跳不掉或者合不上

　　第二、如果交流电控制回路发生短路接地现象则马上就不能用了必须跳开控制开关要不肯定把控制回路或者控制电缆电器烧坏

　　而使用直流电：

　　******、直流电是通过直流充电机充电模块保证的同时并联蓄电池保证在事故情况下依然有直流电存在保障故障时候依然有电能跳开故障所有的开关起到一定的保护作用

　　第二、直流电电势是稳定的不过零点，在使用中不管什么时候分合闸都能保证有额定电压能可靠的分合闸

　　第三、使用直流电一般是220V（正负极对地分别是+110V-110V）这时候即使控制回路发生一点接地现象回路电压依然是额定依然能保证能可靠分合闸可以在保障运行的情况下查找直流接地故障而不影响设备运行

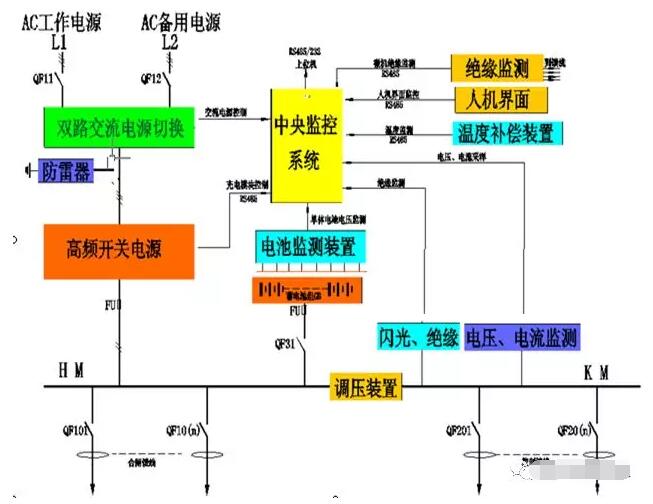

　　系统能量流动图

　　直流屏的组成

　　由上图可以看出：直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。带微机控制的直流屏，增加了中央监控单元，使直流屏的介面更友好、操作、控制更简单。
